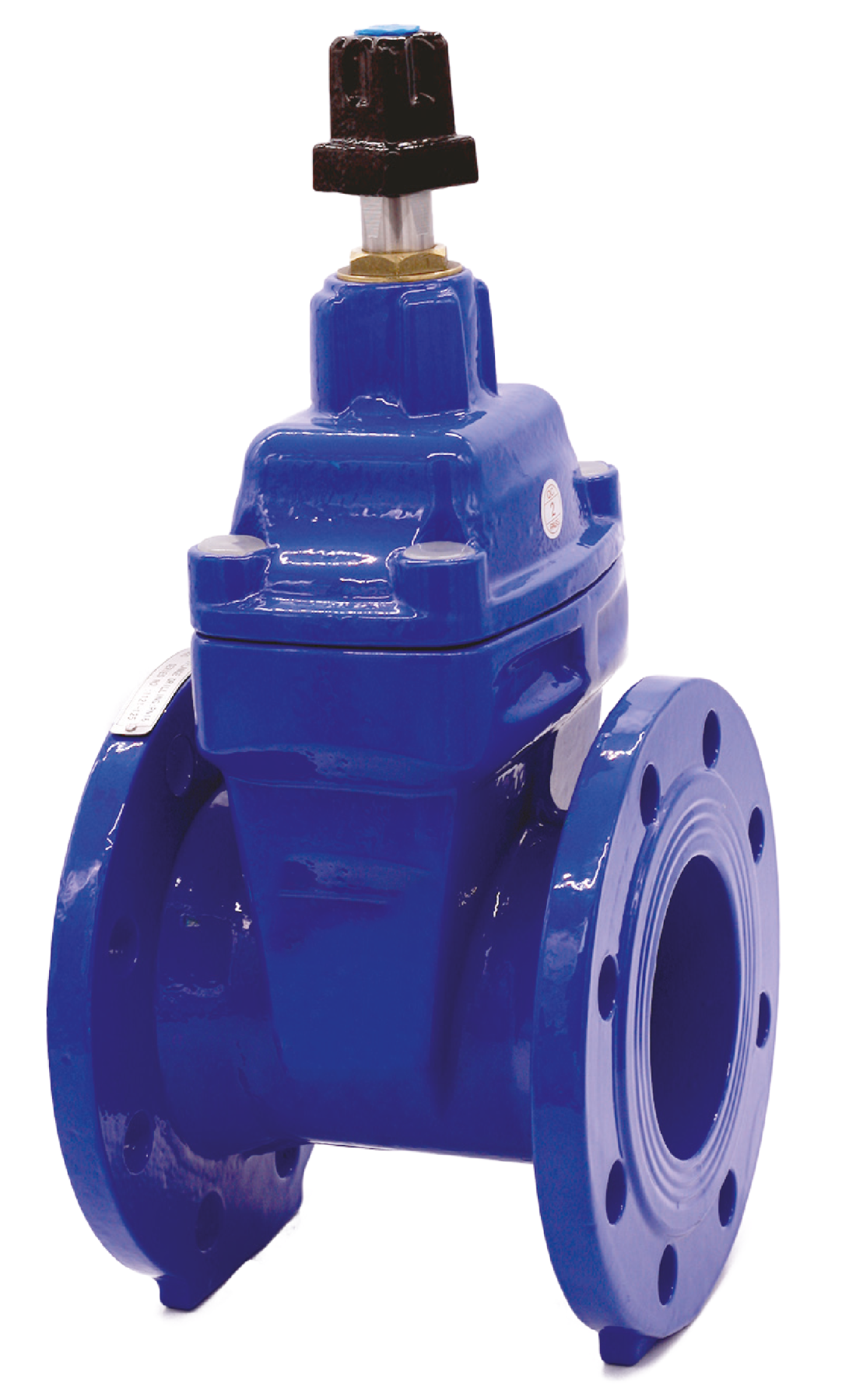

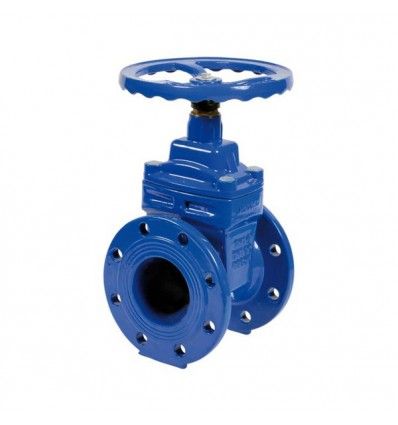

VANNE OPERCULE A BRIDE DN 40 PN 10/16

Caractéristiques

• Écrou d'opercule serti : empêche les vibrations et assure la longévité de la vanne
• Opercule intégralement vulcanisé de caoutchouc EPDM approuvé pour l'eau potable et pourvu de rails de guidage assurant une manœuvre souple indépendamment de la pression
• Le passage de tige est large et conique, ce qui empêche la stagnation de l’eau ou l’accumulation d’impuretés
• Rails de guidage intégrés dans l’opercule et dans le corps de la vanne garantissant une manœuvre souple indépendamment de la pression
• Tige en acier inoxydable avec butée évitant de dépasser le couple de manœuvre lors de l’ouverture. Tige laminée augmentant sa résistance
• Le palier de la tige assure son maintien et un couple de manœuvre réduit
• Triple étanchéité de la tige de manœuvre assurée par un joint à lèvre en NBR, une bague en laiton résistant à la dézincification avec quatre joints toriques NBR remplaçable sous pression. Une manchette en caoutchouc assure l'étanchéité principale.
• Joint de chapeau fixé dans une rainure
• Boulonnerie de chapeau en acier inoxydable cachetée à la cire et insérée dans le joint du chapeau

• Passage intégral

• Sens de manoeuvre identifiable sur le carré, pastille noire FSH, pastille rouge FAH

Composants

1.	Tige	Inox 1.4104 (430F)
2.	Joint racleur	Caoutchouc NBR
3.	Joint torique	Caoutchouc NBR
4.	Ecrou d'étoupe	Laiton, DZR CW602N
5.	Chapeau	Fonte ductile GJS-500-7 (GGG-50)
6.	Palier	Laiton, DZR CW602N
7.	Manchette	Caoutchouc EPDM
8.	Vis de chapeau	Inox A2, scellé à la cire chaude
9.	Joint de chapeau	Caoutchouc EPDM
10.	Ecrou d'opercule	Laiton, DZR CW626N
11.	Opercule	Fonte ductile revêtu EPDM
12.	Corps	Fonte ductile GJS-500-7 (GGG-50)
13.	Glissière d'opercule	Polyamide
