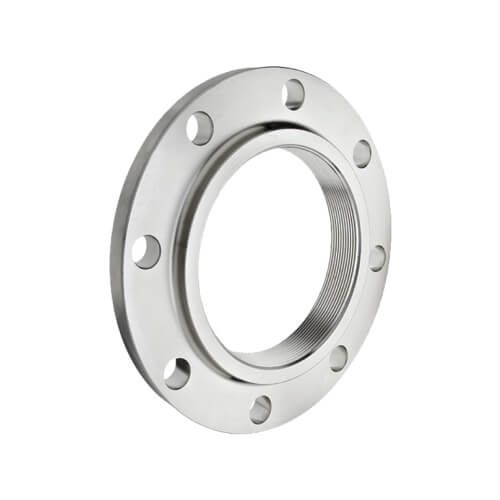

BRIDE FILETÉE EN ACIER DN 40 - 100 PN 16
Qu'est-ce que la bride filetée et ce qui est de ses caractéristiques?
Une collerette filetée est un type de bride qui est vissée sur le tube. Conçu avec une bride lâche.
brides filetées sont réalisées par usinage de l'alésage interne de la bride dans un filetage de tuyau et de la connexion avec un tuyau fileté. Il est un non- bride soudée . Il soudé bride ou bride soudée, par rapport à la bride de fixation fileté, entretien commode, la ligne ne peut pas être soudé dans un domaine d'utilisation. brides en acier allié ont une résistance suffisante, mais ne sont pas faciles à souder, ou la performance de soudage n'est pas bon, vous pouvez également choisir une bride filetée. toutefois, lorsque la température du tuyau change brusquement ou si la température est plus élevée que 260 ° C et inférieure à -45 ° C, il est recommandé de ne pas utiliser une bride filetée pour éviter les fuites.
brides filetées très similaires à glisser sur les brides, mais la principale différence est que la bride filetée a été été ennuyé pour correspondre à un tuyau diamètre intérieur spécifique. La face arrière de cette ouverture centrale est alors vissé avec le filetage conique correspondant de taille.
L'avantage de la bride filetée est qu'aucun soudage est requis, et le couple supplémentaire produit sur le canon ou le tube est faible lorsque la bride est déformée. L'inconvénient est que la bride est épaisse et le coût est élevé. Le rebord fileté est adapté pour le raccordement à des tuyaux à haute pression.
Matériaux de bride filetée :
- ACIER DE CARBONE – ASTM/ASME SA-105, A-350 LF-2, LF-3, A694, SA-516-70, A36
CHROME ALLIAGES – A-182-F-1, F-5, F-6, F-7, F-9, F-11, F-12, F-22, F-51
ACIER INOXYDABLE – A-182 – F-304, 304L, 316, 316L, 309, 310, 317L, 321, 347,
Alliage 20
ALUMINIUM – 1100, 2014, 3003, 5083, 5086, 6061, 7075
hastalloy – B-2, C-276, G, X
INCONEL – 600, 601, 625, 718
Incolloy – 800, 825
MONEL – 400
CUIVRE – C11000
BRASS NAVAL – (Bronze)
TITANE
Utilisations de tbride hreaded :
- brides filetées peuvent être montés sur des tuyaux de différentes dimensions sans soudure et ceci est un avantage principal pour lequel ces ailes sont très demandés.
- Utilisé dans des applications de pression extrêmement élevées, en particulier au niveau ou près de la température atmosphérique, où la soudure après traitement thermique nécessaire est impossible.
- Elles sont idéales pour les applications de tuyauterie de petit diamètre.
- Ces brides filetées sont normalement conçus pour des applications non cycliques.
- Les flasques sont adaptés pour être utilisés dans des applications où le soudage est dangereux.
- Ils peuvent être utilisés dans des zones très explosives.
